ماهي مطرقة شميدت أو مطرقة الارتداد و متى يتم استخدامها

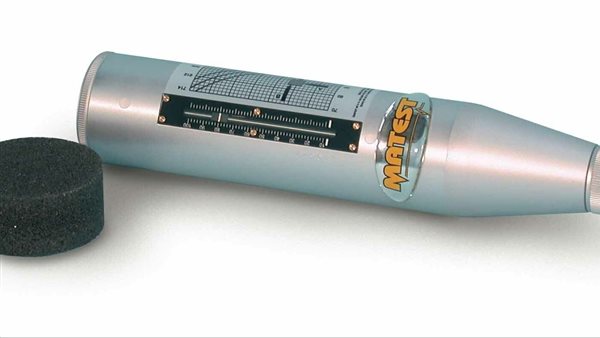

ما هي مطرقة شميدت أو مطرقة الارتداد؟ ومتى يتم استخدامها؟
في عالم الهندسة المدنية والجيوتقنية، تُعتبر مطرقة شميدت، أو ما يُعرف بـمطرقة الارتداد، واحدة من الأدوات الأساسية التي تعتمد عليها فرق البناء والتقييم الإنشائي. ولكن ما هي هذه الأداة بالضبط؟ وكيف تعمل؟ وما هي مجالات استخدامها؟ هذا ما سنتعرف عليه في هذا المقال الشامل.
كيف تعمل مطرقة شميدت؟ شرح مبسط لمبدأ الارتداد المرن
تعتمد مطرقة شميدت على مبدأ فيزيائي بسيط يُعرف بـالارتداد المرن. عند ضرب سطح الخرسانة أو الصخور بمطرقة ذات نابض داخلي، يتم قياس الطاقة المرتدة من السطح. كلما كان السطح أكثر صلابة، كانت الطاقة المرتدة أكبر، والعكس صحيح.
تتكون العملية من ثلاث خطوات رئيسية:
- الضربة: يتم توجيه ضربة إلى السطح باستخدام مطرقة تحتوي على نابض داخلي.
- الارتداد: يتم قياس مقدار الارتداد الناتج عن الضربة بواسطة مؤشر أو جهاز قياس.
- القراءة: يتم تحويل قيمة الارتداد إلى مؤشر صلابة باستخدام معادلات أو جداول معايرة.
هذه الطريقة تجعل مطرقة شميدت أداة سريعة وفعّالة لتقييم صلابة المواد دون الحاجة إلى تدميرها.
أهم 5 استخدامات لمطرقة الارتداد في المجال الهندسي
تُستخدم مطرقة شميدت في العديد من التطبيقات
- فحص صلابة الخرسانة: تُستخدم لتقييم قوة الخرسانة في الهياكل القائمة، مثل الجسور والمباني، دون الحاجة إلى أخذ عينات تدميرية.
- فحص الصخور: تُستخدم في المجال الجيوتقني لتقييم صلابة الصخور في المواقع الإنشائية أو التعدينية.
- مراقبة جودة الخرسانة: تُستخدم في مواقع البناء لضمان جودة الخرسانة المطبقة وفق المعايير المطلوبة.
- تقييم الهياكل القديمة: تُساعد في فحص حالة الهياكل الخرسانية القديمة أو المتضررة، مما يُسهل عمليات الصيانة أو الترميم.
- الفحص السريع في الموقع: تُعتبر أداة مثالية للفحص السريع دون الحاجة إلى معدات معقدة.
مطرقة شميدت: الأداة المثالية للفحص غير التدميري
تُعتبر مطرقة شميدت من الأدوات الرائدة في مجال الفحص غير التدميري (NDT). على عكس الطرق التدميرية التي تتطلب أخذ عينات من الخرسانة أو الصخور، تعتمد هذه الأداة على قياس الارتداد دون إلحاق أي ضرر بالسطح.
هذه الميزة تجعلها الخيار الأول في العديد من المشاريع الهندسية، خاصة عندما يكون الحفاظ على سلامة الهيكل أمرًا بالغ الأهمية. بالإضافة إلى ذلك، تُوفر نتائج فورية، مما يُسهم في تسريع عمليات التقييم واتخاذ القرارات.
كيف تفسر نتائج مطرقة شميدت؟ دليل عملي للقراءات
تتراوح
على سبيل المثال، إذا كانت قراءة الارتداد 40، فإن ذلك يشير إلى صلابة معينة يمكن تحويلها إلى قوة ضغط باستخدام المعادلات المناسبة. من المهم أيضًا مراعاة العوامل التي قد تؤثر على القراءات، مثل خشونة السطح أو وجود الرطوبة.
مميزات وعيوب مطرقة شميدت: هل هي الأداة المناسبة لك؟
المميزات:
- غير تدميرية: لا تتطلب تدمير العينة لقياس الصلابة.
- سهولة الاستخدام: يمكن استخدامها بسهولة في الموقع دون الحاجة إلى معدات معقدة.
- سرعة النتائج: توفر نتائج فورية.
- تنوع التطبيقات: تُستخدم في فحص الخرسانة والصخور على حد سواء.
العيوب:
- دقة محدودة: قد تتأثر النتائج بعوامل مثل خشونة السطح أو الرطوبة.
- حاجة إلى معايرة دورية: لضمان دقة النتائج.
- قياس السطح فقط: تقيس صلابة السطح ولا تعطي معلومات عن الخصائص الداخلية للمادة.
تاريخ مطرقة شميدت: من الاختراع إلى التطبيقات الحديثة
تم اختراع مطرقة شميدت في عام 1948 على يد المهندس السويسري إرنست شميدت. منذ ذلك الحين، شهدت الأداة
اليوم، تُستخدم مطرقة شميدت على نطاق واسع في جميع أنحاء العالم، خاصة في مشاريع البناء الكبرى والبنية التحتية. كما تم تطوير إصدارات حديثة منها تعتمد على تقنيات أكثر تطورًا لزيادة دقة النتائج.
دليل معايرة مطرقة شميدت: كيف تضمن دقة النتائج؟
تُعتبر معايرة مطرقة شميدت خطوة أساسية لضمان دقة القراءات. يتم ذلك باستخدام عينات معيارية ذات صلابة معروفة، حيث يتم ضربها بالمطرقة ومقارنة النتائج بالقيم المتوقعة.
من المهم إجراء المعايرة بشكل دوري، خاصة إذا كانت الأداة تُستخدم بشكل مكثف أو في ظروف عمل قاسية. كما يجب التأكد من اتباع إرشادات الشركة المصنعة لضمان الحصول على نتائج موثوقة.
الخاتمة
مطرقة شميدت، أو مطرقة الارتداد، هي أداة لا غنى عنها في مجال الهندسة المدنية والجيوتقنية. بفضل مبدأ عملها البسيط وفعّاليتها في الفحص غير التدميري، أصبحت الخيار الأول لتقييم صلابة الخرسانة والصخور في العديد من المشاريع حول العالم.
على الرغم من بعض القيود، مثل الحاجة إلى المعايرة الدورية وعدم قدرتها على قياس الخصائص الداخلية للمواد، إلا أنها تظل أداة قيّمة تسهم في ضمان جودة
